防火板風管制作與安裝施工工藝標準

發布時間:2021-02-20  瀏覽次數:

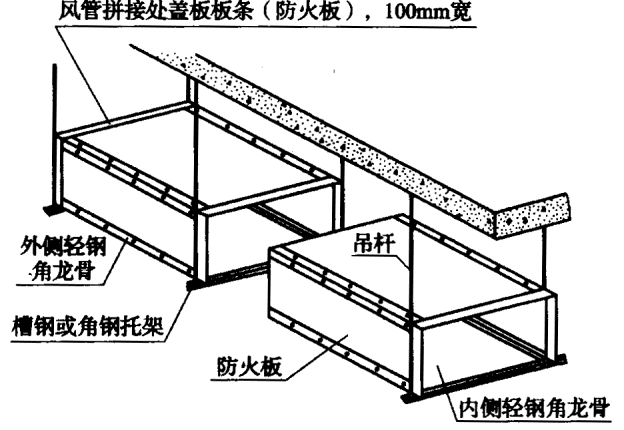

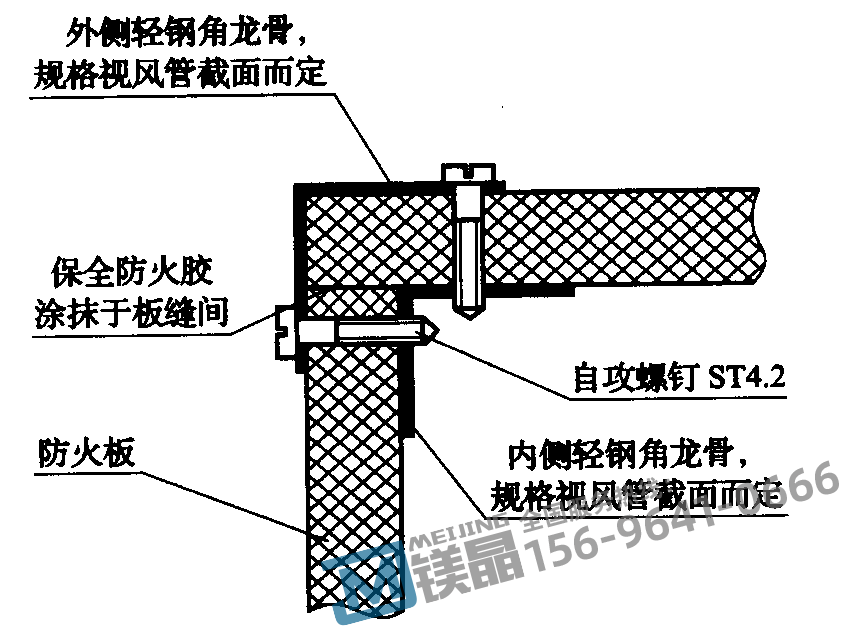

圖3.1.1—1自撐式防火板風管 圖3.1.1—2 風管角部節點

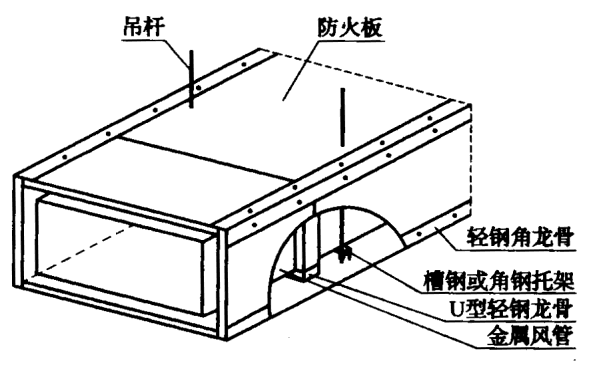

3.1.2 金屬風管防火板耐火包覆層:防火板包覆金屬風管構造如圖3.1.2—1,節點放大如圖3.1.2—2所示。U型輕鋼龍骨固定在金屬風管的外側,防火板與U型輕鋼龍骨連接。2.jpg

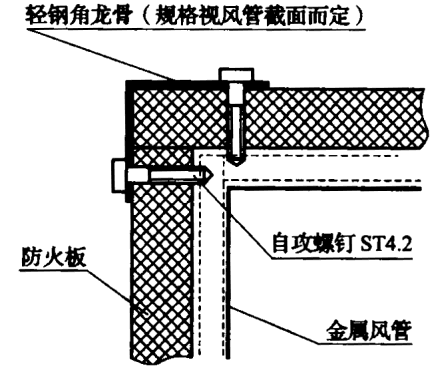

圖3.1.2—1 防火板包覆金屬風管 圖3.1.2—2 角部節點圖



3.2工藝流程



3.3 操作方法

3.3.1 板材下料、成型

3.3.1.1 矩形防火板風管的四面壁板應按照施工圖紙、風徑尺寸和板厚(D)進行下料,風管彎管、變徑處的板材需下料。

3.3.1.2 板材規格為:2440mm~1220mm,板厚9mm、12mm、15mm;一般情況下風管按板材寬度做成每節長度為1220mm,當風管長邊尺寸小于等于1220mm或風管兩邊之和小于等于1220mm時,風

防火板風管制作與安裝施工工藝標準

防火板風管制作與安裝施工工藝標準

防火板風管制作與安裝施工工藝標準



圖3.3.1.3 風管板材拼接方式

防火板風管制作與安裝施工工藝標準
